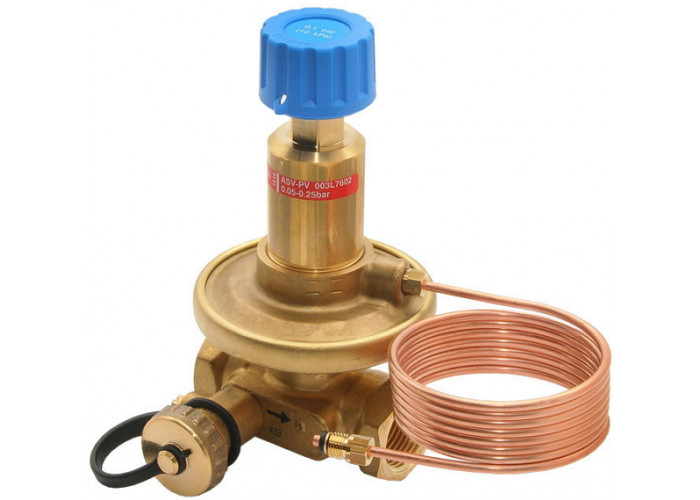

Danfoss (Данфосс) ASV-PV Балансировочный клапан 1/2 (003L7601)
Danfoss ASV-PV (003L7601) с изменяемой настройкой, импульсной трубкой 1,5 м, спускным краном регулятор постоянства перепада давления, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%.
Пониженный уровень шума:
Ограничение перепада давлений в пределах допустимой величины для различных устройств, например для радиаторных терморегуляторов, исключает шумообразование при их работе.
Исключение статической балансировки систем:
Гидравлическая балансировка взаимосвязанных циркуляционных колец трубопроводной системы, на которых установлены автоматические балансировочные клапаны, осуществляется в автоматическом режиме без использования трудоемких методов расчета трубопроводов и специальных наладочных работ.
Повышение гидравлической устойчивости систем:
Применение автоматической балансировки исключает влияние друг на друга имеющихся в системе регулирующих устройств и возникновение колебаний давлений в распределительной трубопроводной сети.
Зонная балансировка:
Установка клапанов позволяет разделить трубопроводную систему на независимые по давлению зоны и осуществлять поэтапный их пуск в эксплуатацию. Также можно легко изменить конфигурацию системы без проведения гидравлической увязки старой и новой ее частей.
Балансировочный клапан Danfoss ASV-PV может выполнять несколько функций: потдерживать постоянный перепад давления; сливать тепло- или холодоноситель; ограничивать расход; перекрывать трубопровод.
Автоматический балансировочный клапан Danfoss ASV-PV (003L7601) может быть настроен на поддержание требуемого перепада давлений в диапазоне: - от 5 до 25 кПа (двухтрубные системы водяного отопления); - от 20 до 40 кПа (двухтрубные стояки систем водяного отопления зданий повышенной этажности; отдельные ветви систем холодоснабжения фэнкойлов; системы внутрипольного отопления);- от 35 до 75 и от 60 до 100 кПа (ветви систем тепло- или холодоснабжения вентиляционных установок или центральных кондиционеров).
Монтаж:
Автоматический балансировочный клапан Danfoss ASV-PV должен быть установлен на обратном трубопроводе системы.
Клапаны ASV-M и Danfoss ASV-PV соединяются между собой импульсной трубкой, которая перед установкой должна быть продута. Другие требования определяются конкретными условиями монтажа.
Гидравлические испытания:
Трубопроводная система с балансировочным клапаном испытывается при давлении воды не более 25 бар.
Перед гидравлическими испытаниями необходимо обеспечить одинаковое статическое давление по обе стороны мембраны балансировочных клапанов. Для этого должны быть установлены импульсные трубки между балансировочными и запорными клапанами. В противном случае клапаны будут выведены из строя.
При совместном применении клапанов Danfoss ASV-PV и ASV-M оба клапана должны быть одновременно открыты или закрыты.
